📘 [GCP] 폐쇄망 Kubernetes 인프라 구축 완벽 가이드
이 문서는 Windows WSL2(Ubuntu) 환경에서 Google Cloud Platform(GCP) 상에 완전 폐쇄망(Air-gapped) 기반의 고가용성(HA) 인프라를 구축하는 매뉴얼입니다.
구성 목표: Bastion(1대) + Master(3대) + Worker(3대) + DB(3대) = 총 10대 주의: 신규 계정은 vCPU 제한(12개)이 있어, 반드시 할당량 상향 요청(Step 3)을 먼저 수행해야 합니다.
🚀 1단계: 필수 도구 설치
GCP와 통신하기 위한 최신 도구를 설치합니다.
1. Terraform 설치
sudo apt-get update && sudo apt-get install -y gnupg software-properties-common
wget -O- https://apt.releases.hashicorp.com/gpg | \
gpg --dearmor | \
sudo tee /usr/share/keyrings/hashicorp-archive-keyring.gpg > /dev/null
echo "deb [signed-by=/usr/share/keyrings/hashicorp-archive-keyring.gpg] \
https://apt.releases.hashicorp.com $(lsb_release -cs) main" | \
sudo tee /etc/apt/sources.list.d/hashicorp.list
sudo apt-get update && sudo apt-get install terraform
2. Google Cloud SDK (gcloud CLI) 설치
echo "deb [signed-by=/usr/share/keyrings/cloud.google.gpg] https://packages.cloud.google.com/apt cloud-sdk main" | sudo tee -a /etc/apt/sources.list.d/google-cloud-sdk.list
curl https://packages.cloud.google.com/apt/doc/apt-key.gpg | sudo apt-key --keyring /usr/share/keyrings/cloud.google.gpg add -
sudo apt-get update && sudo apt-get install google-cloud-cli
🚀 2단계: GCP 인증 및 사전 준비
이 과정을 건너뛰면 403 Forbidden 에러가 발생합니다.
1. 로그인 및 ADC 설정
# 브라우저 로그인 (계정 권한 획득)
gcloud auth login
# Terraform용 인증 토큰 생성 (필수 과정)
gcloud auth application-default login
2. 프로젝트 연결 및 API 활성화
본인의 프로젝트 ID를 정확히 입력하세요.
# [수정] 본인의 프로젝트 ID로 변경
export MY_PROJECT_ID="rocky-k8s-airgap"
# 프로젝트 지정
gcloud config set project $MY_PROJECT_ID
# Compute Engine API 활성화 (가상머신 생성 권한 켜기)
gcloud services enable compute.googleapis.com
3. SSH 키 생성
🚀 3단계: vCPU 할당량(Quota) 상향 요청 (★ 필수)
본 가이드의 3중화 구성은 약 19 vCPU가 필요합니다. 하지만 신규 계정의 기본 한도는 12 vCPU이므로, 배포 전 반드시 한도를 늘려야 합니다.
📊 필요 자원 계산
- Bastion (e2-micro): 약 1 vCPU
- Master 3대 (e2-standard-2): 2 * 3 = 6 vCPU
- Worker 3대 (e2-standard-2): 2 * 3 = 6 vCPU
- DB 3대 (e2-standard-2): 2 * 3 = 6 vCPU
- 총합: 19 vCPU 필요 (여유 있게 24 이상으로 요청 권장)
🛠️ 상향 요청 방법 (웹 콘솔)
- GCP 콘솔 - 할당량(Quotas) 페이지 로 이동합니다.
- 필터 창에
CPUS_ALL_REGIONS라고 입력합니다. - 서비스가 Compute Engine API인 항목(
CPUS-ALL-REGIONS-per-project)을 찾아 체크박스를 선택합니다. - 상단의 [할당량 수정 (EDIT QUOTAS)] 버튼을 클릭합니다.
- 새 한도 입력 칸에 24 (또는 32)를 입력합니다.
- 요청 사유에
Kubernetes HA Cluster Test라고 적고 제출합니다.- 승인은 보통 몇 분 내로 완료되지만, 신규 계정 검토로 인해 최대 1~2일이 걸릴 수도 있습니다.
- 승인 메일을 받으면 4단계로 넘어가세요.
🚀 4단계: Terraform 코드 작성
1. 파일 생성
2. main.tf 내용 작성

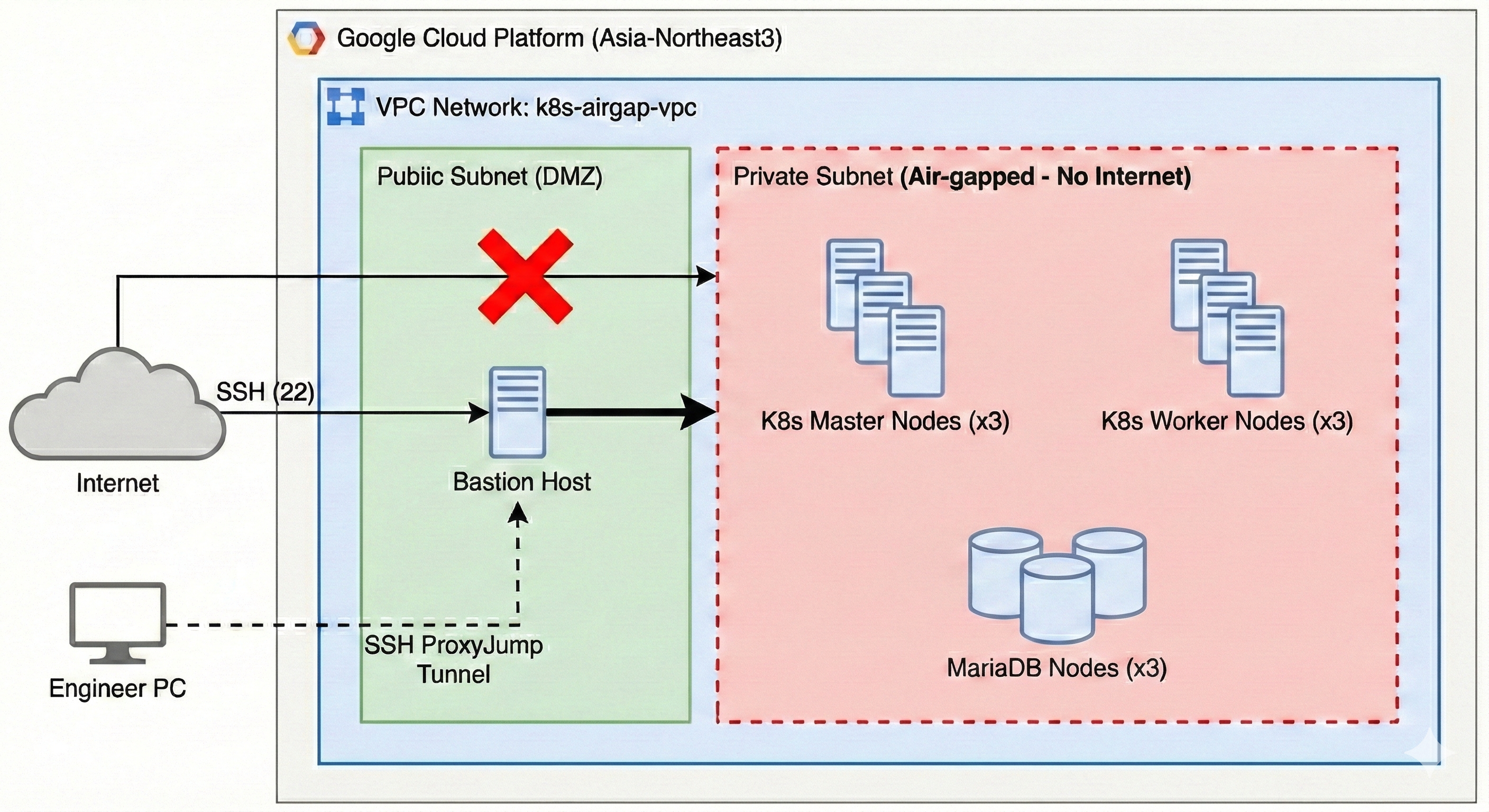

생성할 자원들 구성은 아래와 같습니다.
project 값은 반드시 본인 ID로 수정하세요.
provider "google" {
# ★ 본인의 프로젝트 ID로 반드시 수정하세요!
project = "rocky-k8s-airgap"
region = "asia-northeast3" # 서울 리전
}
# SSH 키 프로젝트 전체 등록
resource "google_compute_project_metadata" "ssh_keys" {
metadata = {
ssh-keys = "rocky:${file("~/.ssh/gcp_key.pub")}"
}
}
# 1. VPC 네트워크 (폐쇄망)
resource "google_compute_network" "vpc" {
name = "k8s-airgap-vpc"
auto_create_subnetworks = false # 서브넷 자동 생성 비활성화
}
resource "google_compute_subnetwork" "public_subnet" {
name = "public-subnet"
ip_cidr_range = "10.0.1.0/24"
region = "asia-northeast3"
network = google_compute_network.vpc.id
}
resource "google_compute_subnetwork" "private_subnet" {
name = "private-subnet"
ip_cidr_range = "10.0.2.0/24"
region = "asia-northeast3"
network = google_compute_network.vpc.id
private_ip_google_access = false # 완전 폐쇄 (인터넷 불가)
}
# 2. 방화벽 규칙
resource "google_compute_firewall" "allow_ssh_bastion" {
name = "allow-ssh-bastion"
network = google_compute_network.vpc.id
allow {
protocol = "tcp"
ports = ["22"]
}
source_ranges = ["0.0.0.0/0"]
target_tags = ["bastion"]
}
resource "google_compute_firewall" "allow_internal" {
name = "allow-internal"
network = google_compute_network.vpc.id
allow { protocol = "all" }
source_tags = ["internal-node", "bastion"]
target_tags = ["internal-node", "bastion"]
}
# 3. VM 인스턴스
resource "google_compute_instance" "bastion" {
name = "bastion-host"
machine_type = "e2-micro"
zone = "asia-northeast3-a"
tags = ["bastion"]
boot_disk {
initialize_params {
image = "rocky-linux-cloud/rocky-linux-9"
}
}
network_interface {
subnetwork = google_compute_subnetwork.public_subnet.id
access_config {} # 공인 IP 할당
}
}
resource "google_compute_instance" "k8s_masters" {
count = 3
name = "k8s-master-${count.index + 1}"
machine_type = "e2-standard-2" # 2 vCPU, 8GB Ram
zone = "asia-northeast3-a"
tags = ["k8s-master", "internal-node"]
boot_disk {
initialize_params {
image = "rocky-linux-cloud/rocky-linux-9"
size = 30
}
}
network_interface {
subnetwork = google_compute_subnetwork.private_subnet.id
}
}
resource "google_compute_instance" "k8s_workers" {
count = 3
name = "k8s-worker-${count.index + 1}"
machine_type = "e2-standard-2"
zone = "asia-northeast3-a"
tags = ["k8s-worker", "internal-node"]
boot_disk {
initialize_params {
image = "rocky-linux-cloud/rocky-linux-9"
size = 30
}
}
network_interface {
subnetwork = google_compute_subnetwork.private_subnet.id
}
}
resource "google_compute_instance" "db_nodes" {
count = 3
name = "mariadb-node-${count.index + 1}"
machine_type = "e2-standard-2"
zone = "asia-northeast3-a"
tags = ["db-node", "internal-node"]
boot_disk {
initialize_params {
image = "rocky-linux-cloud/rocky-linux-9"
size = 30
}
}
network_interface {
subnetwork = google_compute_subnetwork.private_subnet.id
}
}
output "bastion_ip" {
value = google_compute_instance.bastion.network_interface.0.access_config.0.nat_ip
}
🚀 5단계: 배포 및 접속 설정
1. 인프라 배포
참고: 할당량 상향이 아직 안 되었다면 여기서 에러가 발생합니다.
2. 접속 편의성 설정 (~/.ssh/config)
배포 후 출력된 bastion_ip를 사용하여 설정 파일을 수정합니다.
[붙여넣을 내용]
# 1. Bastion Host
Host bastion
HostName 34.xx.xx.xx # ★ Terraform Output의 Bastion IP로 수정하세요!
User rocky
IdentityFile ~/.ssh/gcp_key
# 2. 내부 폐쇄망 노드 (자동 점프)
Host 10.0.2.*
User rocky
IdentityFile ~/.ssh/gcp_key
ProxyJump bastion # Bastion을 거쳐서 접속
StrictHostKeyChecking no # (테스트용) 지문 변경 경고 무시
UserKnownHostsFile /dev/null
🚀 6단계: 접속 테스트 및 운영
A. 접속 테스트
내 PC(WSL) 터미널에서 바로 내부 IP를 입력하여 접속합니다.
[rocky@k8s-master-1 ~]$프롬프트가 뜨면 성공입니다.
B. 파일 전송 (SCP)
🚀 7단계: 자원 삭제 (Clean Up)
비용 발생을 막기 위해 테스트가 끝나면 반드시 자원을 정리해야 합니다.
